パウチ電池用リチウムイオンパウチセルアセンブリ
以下のリストは、MRBEST の装置と材料を使用してリチウムイオン パウチ セルを製造する方法のステップバイステップ ガイドです。
示されているパウチバッテリー用リチウムイオンパウチセルアセンブリにはさまざまなサイズと仕様があるため、お客様の要件に合わせてカスタマイズできます。
工程1：電極シートの準備
|
処理の流れ |
推奨装備 |
|
活物質原料を焼結する炉 (カソードとアノード)
|
|
|
材料をより小さな粒子に粉砕するための粉砕機 |
|
|
真空内で活性材料、導電材料、バインダー材料をペーストに混合するミキサー |
|
|
集電体上にペーストを塗布するコーター。ヒーターをつけて乾燥させます |
|
|
電極を適切な厚さに巻くためのローリング プレス (カレンダー) |
|
|
方法を選択してください |
スタッキング または 巻き上げ |
|
すべての消耗品と材料が利用可能です 例：Alフィルム、金属ストリップ端子、タブ |
|
工程2：セルの組み立て
|
手順 |
処理の流れ |
推奨装備 |
|
スタッキング |
6:電極ダイスマシンリード付き電極を切り出す |
|
|
7: スタッキングマシン積み重ねる アノード + セパレータ + の形式の層 カソード + セパレータ +… |
|
|
|
巻き上げ |
6: スリッター機電極シートをスリットして剥がす |
|
|
7: 巻取機巻く Anode + の形で層を剥ぎ取ります セパレータ + カソード + セパレータ + |
|
|
|
|
8: 超音波溶着機まず集電体を溶接してからタブで接合します |
|
|
|
9: 短絡検出器かどうかをテストする セルがショートしている |
|
|
|
10: 真空オーブン短絡がない場合はセルを乾燥させるため |
|
プロセス 3: ケースの形成と封止
|
処理の流れ |
推奨装備 |
|
11: カップ成形機パンチカップに～ アルミラミネートシート上に形状とガスレシーバーを配置し、セルをカップに置きます |
|
|
12: トップ＆サイドヒートシール機ダブルアップ後、上部と短辺をシールします。 |
|
|
グローブボックス: |
|
|
13:電解液充填システム真空/グローブボックス内に電解液を充填する |
|
|
14: 電解液から空気を除去してガスを抜きます。 |
|
|

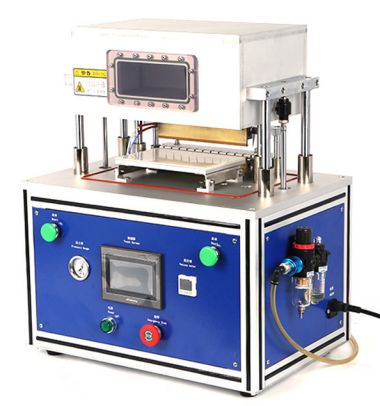

15:真空一次シール機に シール長辺（ガス受けのある側） 電解液注入後真空下 |
|
|
バッテリーアナライザー電池を形成するためのセルを充放電し、電極の化学反応によって発生する不要なガスをガス受け器に追い込みます。 |
|
|
17：ガス受けと真空シール機の切断最終封止グローブボックス内の真空条件下で刃先に |
|
プロセス 4: バッテリーのテスト
|
19: バッテリーアナライザーパウチセルの性能をテストする |
|
|
20: バッテリーインピーダンステストr バッテリーの内部抵抗を測定する |
|
