Shenzhen Meirui Zhida Technology Co., Ltd. は、高品質の製品と低価格を特徴とする中国のバッテリー電極レーザー ダイカッティング マシンの大手メーカーおよびサプライヤーの 1 つです。-ここで当社の工場から中国製のバルクバッテリー電極レーザーダイカッティングマシンを購入することを歓迎します。-価格表やお見積りに関するご質問がございましたら、お気軽にメールでお問い合わせください。

モデル:MR-LC200A

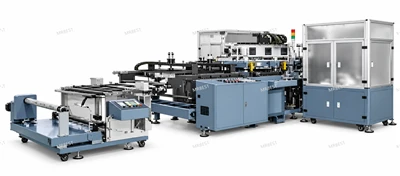

MRBEST MR-LC200A は、パウチ リチウムイオン電池の製造に使用される個々の電極シートを準備するためのレーザー電極ダイカット機です。-

この機械は、片側にタブが付いたスリット状の連続コーティング電極ロール用に設計されており、レーザータブ切断とメタルダイシート切断を組み合わせています。{0}}これには、自動巻き戻し、ウェブ ガイド、張力制御、塵埃除去、CCD 検査、不良シートの排除、および完成済みシート トレイの収集-が統合されています。-

サポートされている電極材料には、NCM、LMO、LFP、グラファイト、ハード カーボンなどがあります。互換性のある集電体には、アルミニウム箔、炭素-でコーティングされたアルミニウム箔、銅箔などがあります。

オペレーターは電極ロールを空気膨張シャフトに取り付けます。{0}}その後、機械が自動的に巻き戻し、制御された張力の下で材料をガイドします。

レーザー切断により電極タブが形成されます。材料は、除塵、緩衝、両面検査、コーナーパンチを経て、金型で個々の電極シートに切断されます。

真空コンベア ベルトは、CCD の寸法検査と表面のクリーニングのためにカット シートを搬送します。欠陥のあるシートは拒否されて NG トレイに入れられ、合格したシートは完成品トレイに集められます。-。

ロールローディング → 自動巻き戻しとウェブガイド → テンション制御 → レーザータブカット → タブ粉除去 → バッファリング → 両面欠陥検査 → コーナーパンチ → 金属ダイシート切断 → 真空搬送 → 寸法検査・表面洗浄 → NG 排除 / OK トレイ回収

注記：機械全体の寸法は最終設計の影響を受けます。生産パフォーマンスは、合意された材料および動作条件の下で評価されなければなりません。

寸法記号は電極の図面に対応しているため、その図面と合わせて読む必要があります。

検査の定義:

本人拒否率:認定された電極が誤って NG として分類され、総生産量で割られます。

見逃し検出率:NG 電極が誤って認定済みとして分類され、総生産量で割られます。

機器-関連の収量:入荷する材料にすでに存在する欠陥は除外されます。

バリの方向、Va/Vb、エッジ品質の測定は、合意された検査図面と検査方法に従う必要があります。{0}

1. 電極全体の輪郭はレーザーでカットされていますか?

いいえ、MR-LC200A はレーザー切断を使用して電極タブを形成し、コーナーパンチングダイを使用して内側の丸いコーナーを形成し、金属ダイを使用して個々の電極シートを切断します。

2. 機械はどのような電極材料を処理できますか?

指定された材料には、NCM、LMO、LFP、グラファイト、アルミニウム上のハード カーボン、カーボン コーティングされたアルミニウム、または銅箔が含まれます。{0}}材料の適合性は、入荷する材料要件と照らし合わせて確認する必要があります。

3. 電極サイズの範囲はどれくらいですか?

指定された完成シート範囲は、幅 50 ～ 100 mm、長さ 100 ～ 200 mm です。-タブとコーナーの寸法は電極の図面に従う必要があります。

4. 機械は両方の電極表面を検査しますか?

はい。 2 つの CCD 欠陥検査モジュールが表面と裏面を検査します。別個の CCD モジュールがカットシートの寸法をチェックします。

5. 不良品の電極シートはどのように処理されますか?

この機械は、欠陥のあるシートを自動的に拒否して NG トレイに入れ、合格したシートを完成品トレイに集めます。-

電極の切断要件について話し合う

MR{0}}LC200A の構成については、電極図面、材料仕様、必要な出力を添えて MRBEST にお問い合わせください。{0}}
